贝加莱B&R单点触控操作面板5AP923.1505-00
触摸屏基本信息
物料号:
5AP923.1505-00
描述:
适用于AP9x3、PPC900、PPC2100、PPC2200或PPC3x00的面板
15.0英寸TFT XGA彩色显示器
单点触控（模拟电阻式）
控制柜安装
自动化面板 15.0英寸 XGA TFT - 1024 x 768像素（4:3）- 单点触控（模拟电阻式）- 控制柜安装 - 横向格式 - 适用于PPC900/PPC2100/PPC3x00/PPC2200 - 适用于连接模块
一般信息
贝加莱ID代码 0xE169
认证
CE 是
UKCA 是
UL cULus E115267
工业控制设备
HazLoc cULus HazLoc E180196
工业控制设备
用于危险场所
I类，2区，ABCD组，T4
DNV 温度：B（0至55°C）
湿度：B（可达100%）
振动：A（0.7g）
EMC：B（桥梁和露天甲板）
CCS 是的
LR ENV3
KR 是的
ABS 是的
BV EC31B
温度：5 - 55°C
振动：0.7g
EMC：桥梁和露天甲板
显示
类型 TFT彩色
对角线长度 15.0英寸
颜色数 1670万
分辨率 XGA，1024 x 768 像素
对比度 700:1
视角（或观察角度）
水平方向 R=80° / 水平方向 L=80°
垂直方向 U = 70° / 方向 D = 70°
背光
类型 LED
亮度（可调） 典型值：20至400 cd/m²
半亮度时间 50,000小时
触摸屏
技术 模拟，电阻式
控制器 B&R，串行，12位
透光率 81% ±3%
运行条件
根据EN 61131-2的污染等级，污染等级为2
根据EN 60529的防护等级标准，正面防护等级为IP65
背面：IP20（仅适用于已安装连接模块或已安装系统单元的情况）
根据UL 50标准，防护等级：正面：4X型，仅限室内使用
力学性能
前端
框架 铝制，有涂层
面板覆盖
材质 涤纶
浅色背景颜色 RAL 9006
显示屏周围的深色边框颜色 RAL 7024
垫片 3毫米固定垫片
维度
宽度 370毫米
高度 288 mm
重量 3700克

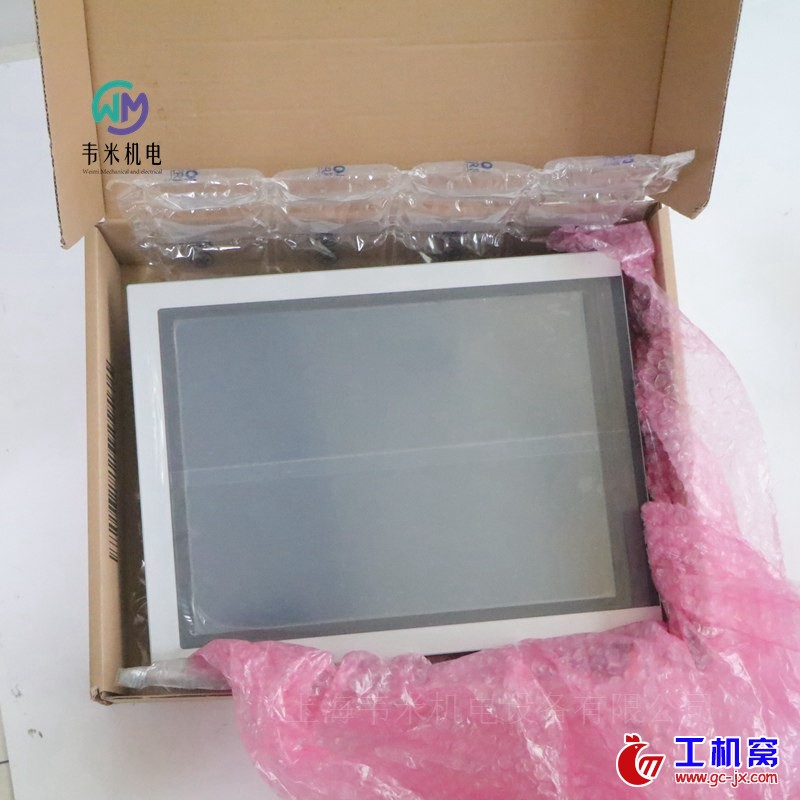

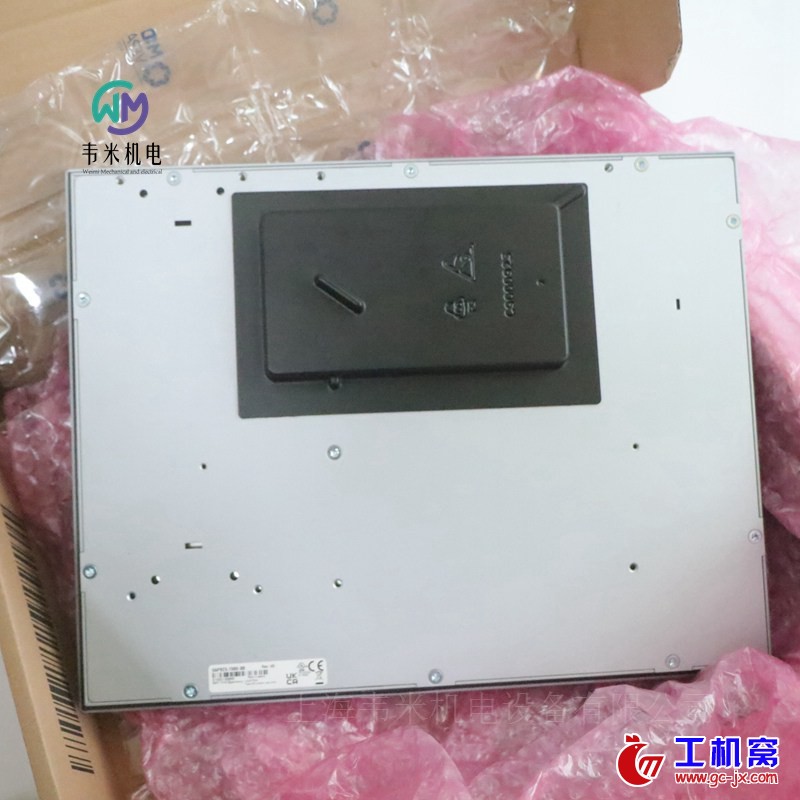

贝加莱触摸屏5AP923.1505-00
