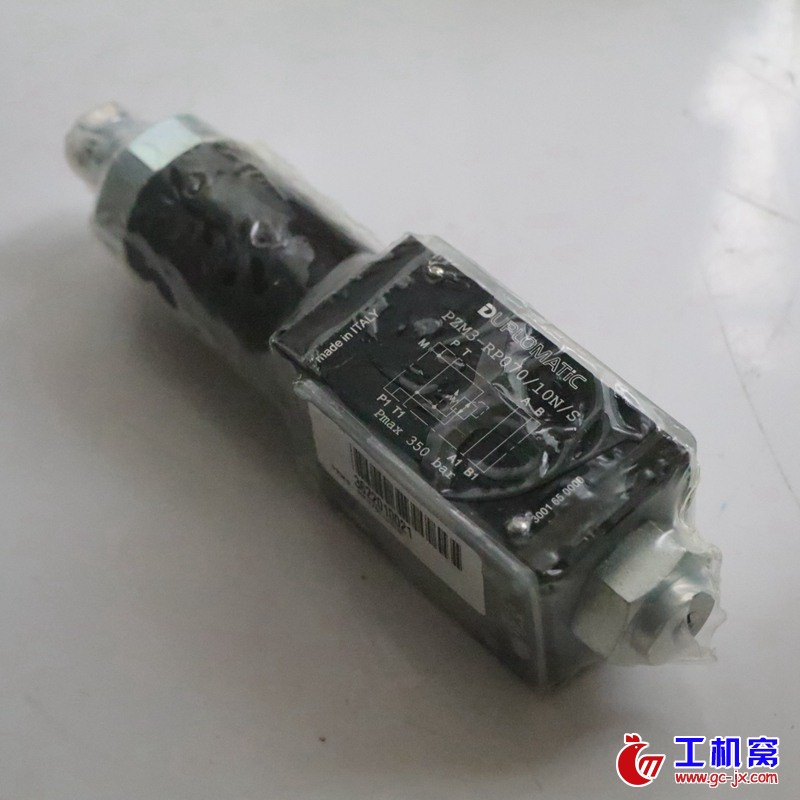

意大利迪普马DUPLOMATIC直动式三通减压阀
可变调整
PZM3
系列 10
标准版本
ISO 4401-03
压力 350bar
工作原理
—PZM3阀是一个三端口、滑阀式、直接操作的减压阀，具有可变调节功能。
—它是根据ISO 4401-03标准制成的模块化版本，可以在电磁阀下快速组装，无需使用管道。
—它通常是打开的，液压油从P1端口自由流向P端口。
—三通设计可保护二次回路免受压力波动的影响，因为它允许从执行器到T排放管线的逆流。
滑阀受到P路径中的压力，但也受到反弹簧的力。当P1中的压力超过弹簧力时，阀芯关闭，直到压力降至设定压力值。
—该阀门在减少排放流量的情况下提供了良好的调节灵敏度。排水管连接到阀门内的路径T。
—阀门可以通过六角头螺钉或旋钮进行调节。
技术参数（在温度50°C，油液粘度36 cSt条件下测得）
工作压力 350bar
端口T的压力 10bar
受控管线中的流速 50升/分钟
自由管线中的流速 75升/分钟
排水流量 ≤ 0.08升/分钟
环境温度范围 -20 / +60°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的最高污染等级 根据 ISO 4406: 1999 等级 20/18/15
推荐油液粘度 25cSt
重量 1.6kg
注：标准阀门提供磷化黑色表面处理。
阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。
（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。
液压流体
根据ISO 6743-4，使用矿物油基液压流体HL或HM型。。对于HFDR型流体（磷酸酯），使用FPM密封件（代码V）。
在高于80°C的温度下使用流体会导致流体和密封特性更快地劣化。流体必须保持其物理和化学特性。
调整旋钮
阀门可配备调节旋钮，可同时推动和扭转。松开时，旋钮会脱开，以确保调整不会受到非自愿干预。
意大利迪普马DUPLOMATIC减压阀订货型号：
PZM3-070/10N/S
PZM3-P070/10N/S
PZM3-RP070/10N/S
PZM3-140/10N/S
PZM3-P140/10N/S
PZM3-PB140/10N/CK3
PZM3-P140/10N/CK3
PZM3-RP280/10N/S
PZM3-P70/10NTO99N/CK3
PZM3-RP035/10N/S
